Para que serve?

A termografia é baseada na "medida da radiação eletromagnética emitida por um corpo a uma temperatura acima do zero absoluto”

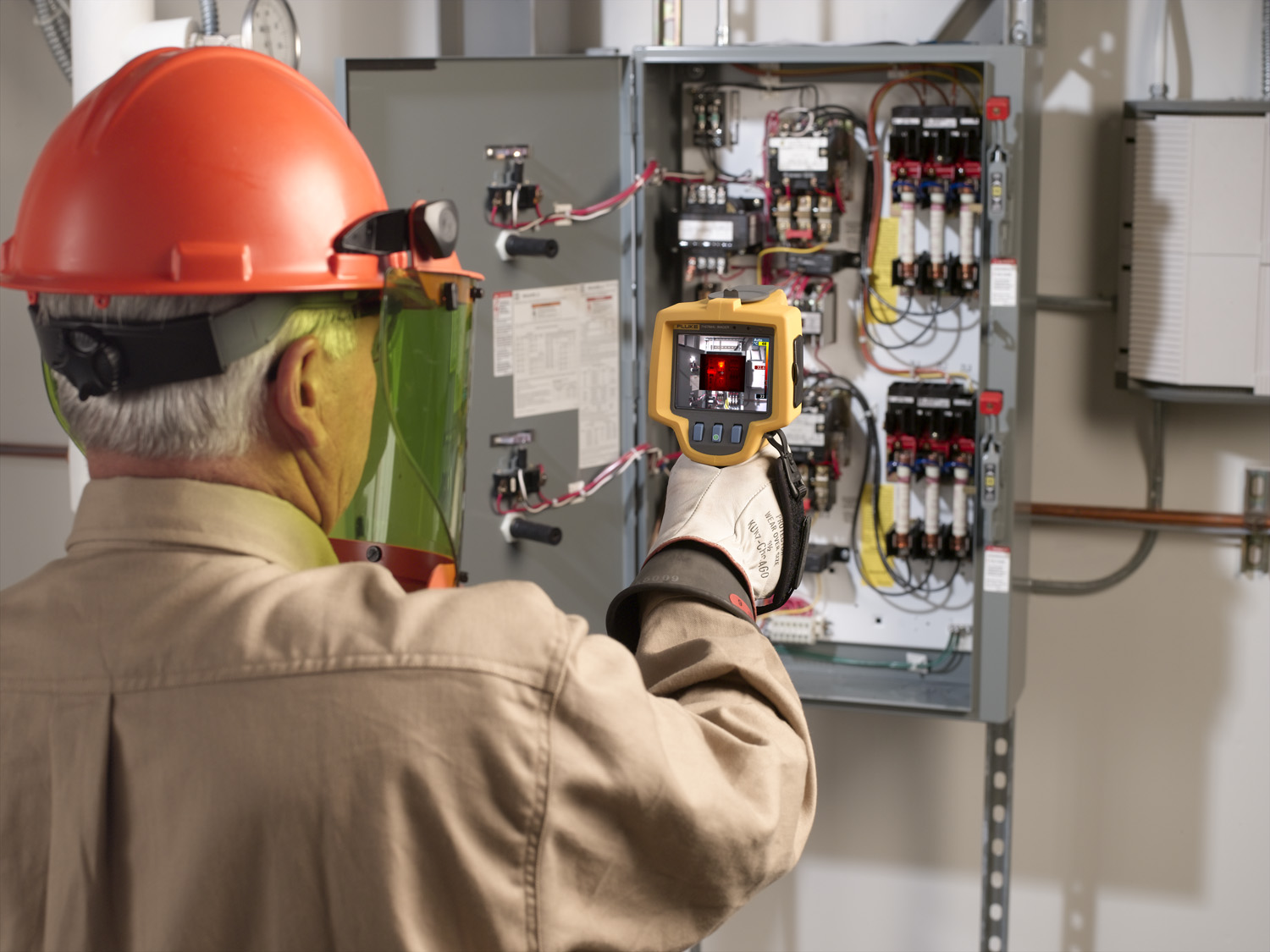

A inspeção termográfica é uma técnica não destrutiva realizada para medir temperaturas ou observar os padrões de distribuição de calor utilizando sistema infravermelho. O objetivo é obter informações relativas à condição operacional de um componente, equipamento ou processo.
Um sistema de manutenção termográfico possui recursos que permitem a realização de tarefas de análise preditiva nos campos de redes elétricas, equipamentos mecânicos, redes de vapor, fornos, reatores e processos em geral.
As informações geradas por esta análise podem ser qualitativas ou quantitativas.

Como é feita a análise?

A MP service dispões dos mais modernos equipamentos de termografia e conta com a grande experiência de seus profissionais, oferecendo a seus clientes um serviço de excelente qualidade.
Para a realização da análise termográfica é necessário que o equipamento/componente esteja funcionando em plena carga, sem que exista a interrupção de qualquer procedimento que faça parte do funcionamento ou interferência na produção. Desta forma a análise apresentará melhores resultados.

Análise da temperatura

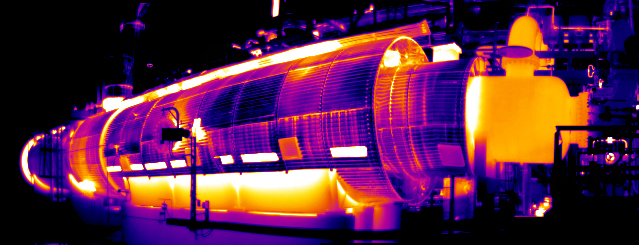

Através do uso dos equipamentos de inspeção termográfica, é possível analisar se o equipamento está sobreaquecido, tornando mais fácil a localização de regiões quentes ou frias, por meio da interpretação dos termogramas que fornecem imagens em determinadas faixas de temperatura.
A análise normalmente inclui duas fotos, sendo a primeira uma foto comum e a segunda uma foto que indica através de cores a temperatura do componente, com a escala de temperatura ao lado. A escala policromática vai do preto (temperatura baixa) ao branco (temperatura mais elevada) permeando suaves variações de cores como violeta, azul, rosa, vermelho, laranja e amarelo, que dependem da escala usada. Contudo, existem outras escalas, que são utilizadas conforme a necessidade.

Vantagens

Em quaisquer sistemas de gerenciamento de manutenção considerados, a termografia se apresenta como uma técnica de inspeção extremamente útil, pois a aplicação desta técnica permite a execução sem que haja interrupção do processo produtivo, logo:

  • Não precisa de contato direto, pois utiliza sensor remoto
  • Obtenção de imagens em tempo real
  • Redução da manutenção corretiva
  • Redução no consumo de energia elétrica
  • Redução no custo de manutenção
  • Aumento da vida útil das partes e dos componentes das máquinas
  • Aumento da confiabilidade do sistema elétrico
Componentes normalmente inspecionados
  • Distribuição de energia
  • Caixas de fusíveis
  • Cabos e ligações
  • Relés/Interruptores
  • Isoladores
  • Condensadores
  • Subestações
  • Disjuntores
  • Controladores
  • Transformadores
  • Motores
  • Bancos de baterias
Razões comuns para desvios de temperatura
  • Cargas desequilibradas
  • Harmonicos (3ª corrente harmonica no neutro)
  • Sistemas sobrecarregados/corrente excessiva
  • Ligações soltas ou oxidadas (um lado do componente sobreaquece)
  • Falha de isolamento
  • Falha de componente
  • Erros de cablagem
  • Componentes não especificados (como fusíveis) aqueceriam em ambos os lados do fusível
